1. 软件简介

为了满足市场对森林防火的视频监控应用的需求而专门设计开发的管理系统软件,森林管理系统通过对森林现场的直接观测,实现森林防火指挥中心对所管辖地区的全天候图像监测,应用于森林、小区、工厂、仓库等各领域、各部门的安全防范。本系统界面美观,操作简单,主要功能包括:转台的上下左右控制、预置点,层扫、扇扫的管理;图像多节点的传输、存储、显示;火灾灾情的实时分析和报警。

2. 使用操作说明

2.1 系统登录
鼠标右键点击该系统在桌面上的快捷方式后“火灾检测软件”,然后用打开方式,选择“QQ浏览器”进行打开,打开以后出现如下图1加载控件,点击右键允许加载后出现图2提示加载控件,选择“YES”,就可以进入整个系统的主界面。

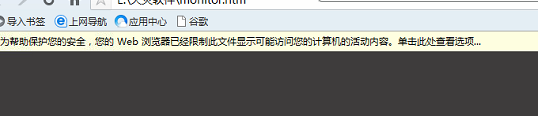

图1 提示安全标示

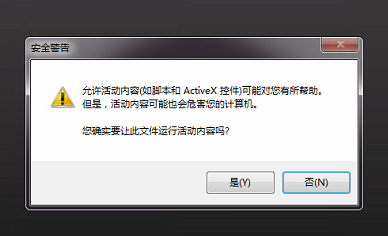

图2 提示加载控件

2.2 管理软件的主界面

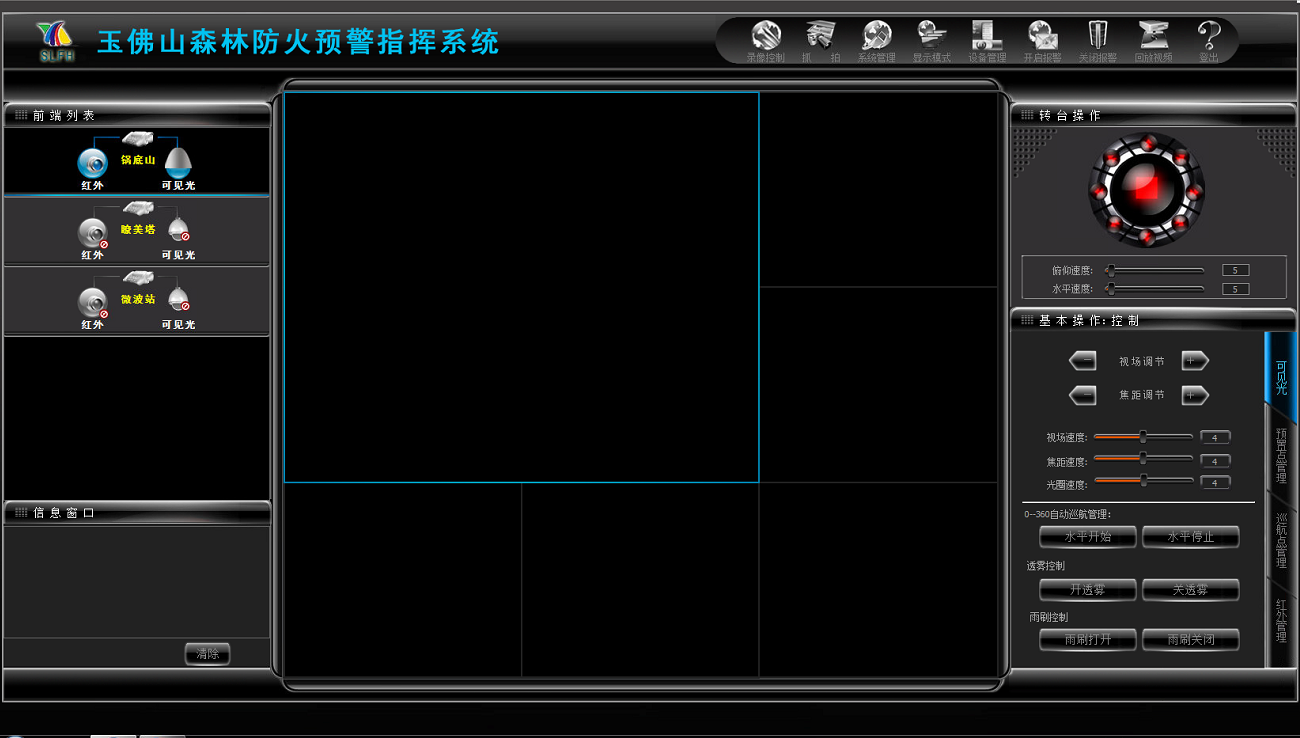

图3 主界面

系统会自动进入系统的主界面,整个界面分为六个区域,视频显示区域,设备列表,信息窗口,主菜单区域,转台控制区域,功能操作区域组成。

2.3 视频显示区域
系统支持1 -16 路视频影像在屏幕中间区域同步实时地显示。其原理是将主界面中的一个显示区域分割为多个逻辑画面,其中一个画面可显示一路视频源的影像。
用户可根据需要通过监控主界面上的“显示模式”按钮实时地选择1、4、6、9、13 和16 六种分割模式。

图4 分屏幕显示控制

2.4设备列表区域
2.4.1 功能介绍
设备列表区域加载前端识别,根据前端设备,对数据库进行配置,产生相应的列表,目前整套系统有三个监控点,每个监控点分为可见光和红外组成。选择哪个节点可以对相应的设备进行控制。当设备列表被选择时,背景变为黑色如图5所示。然后用鼠标左键选中“拖入”到对应的播放区域,进行显示,如图6示所示。播放效果如图7所示,以此类推,可以拖入6路图像进入播放窗口。如下图8所示。

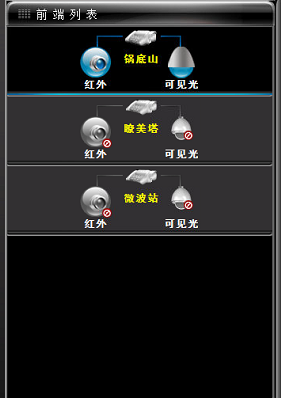

图5 设备列表

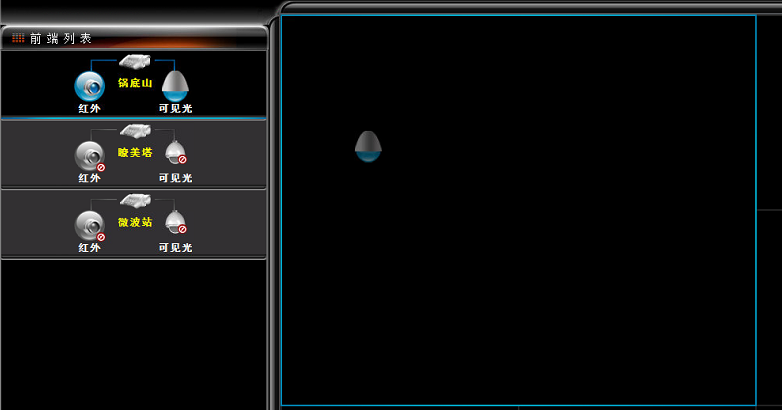

图6 拖入过程

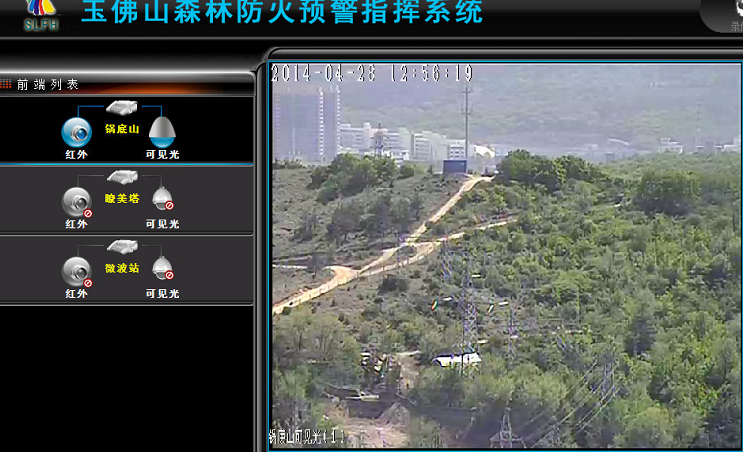

图7 拖入对应播放界面

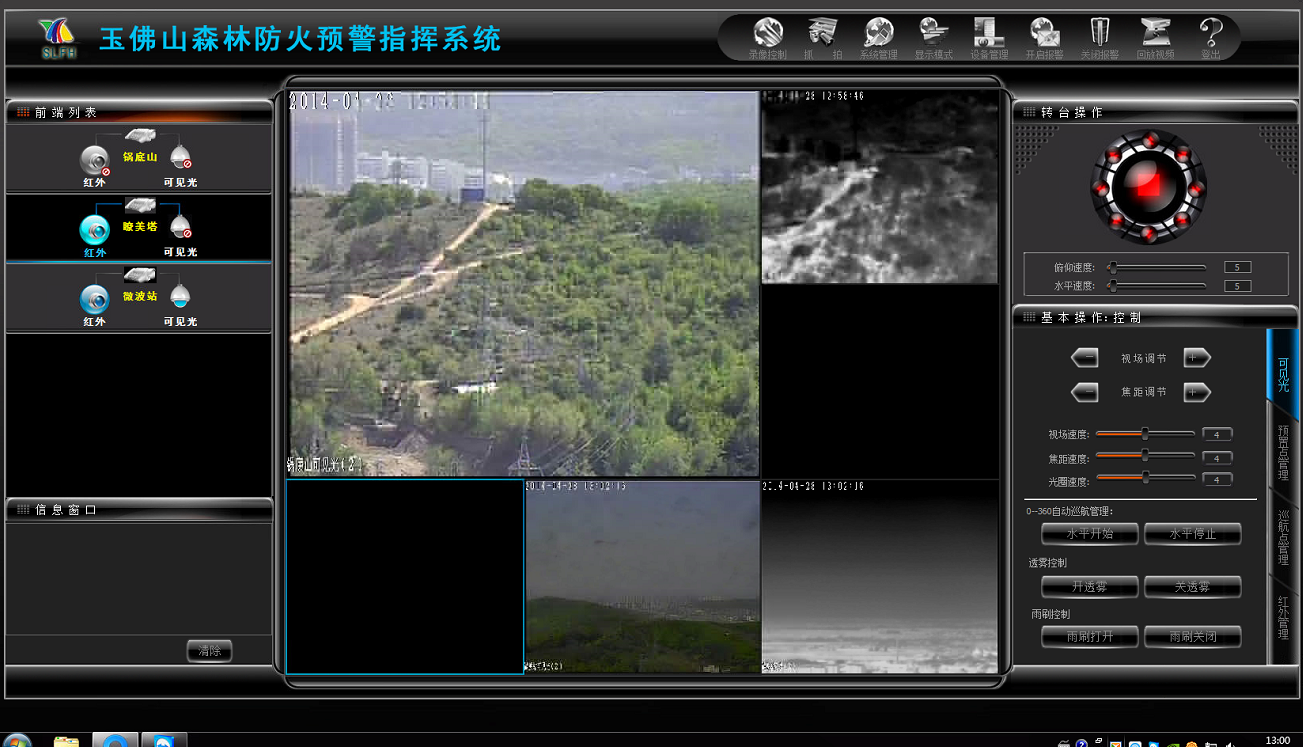

图8 拖入对应播放界面

2.4.2 图像辨识功能
为了便于知道那个视频属于那个设备,本软件可以选择图像自动对设备列表进行反选,当选择第一路图像,设备列表出现如下图9和10所示:

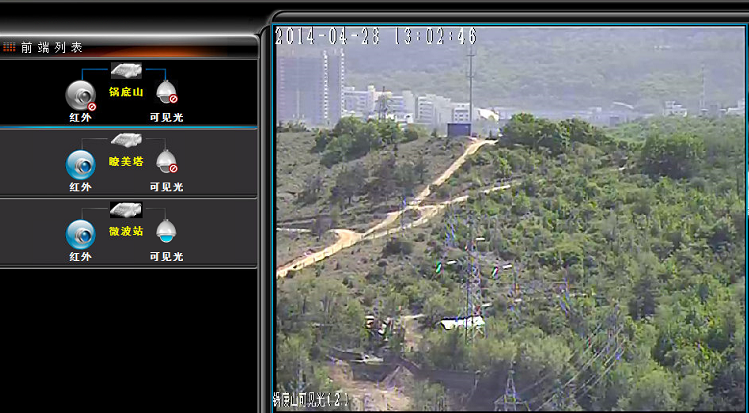

图9 选择效果

当选择第一路可见光图像时候,设备列表出现锅底山列表被反选。

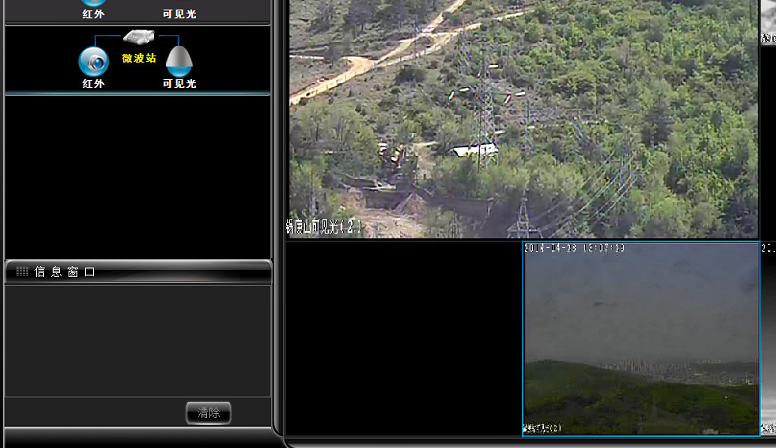

图10 选择效果

当选择第5路可见光图像时候,设备列表出现锅微波站列表被反选。
2.4.3 图像自动移动功能
从图10,第1个窗口和第5个窗口图像大小不一样。第一个图像更清楚,第5个图像较小,为了显示大点图像,可以选择当前图像,拖入到第1个图像区域进行交换,如图11所示。

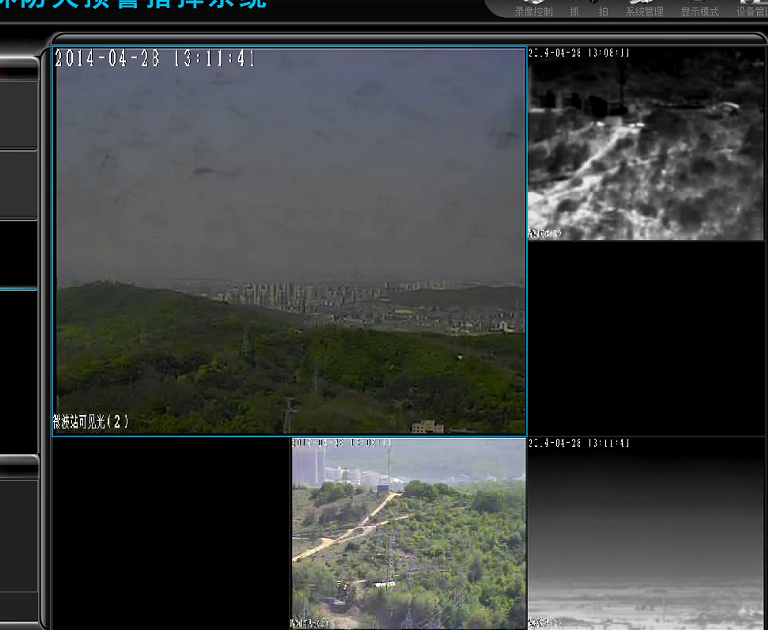

图11 图像交换显示区域功能

2.4.4 图像放大功能
为了了解图像细节,我们需要放大图像,为此本软件提供双击图像进行放大,第一次放大到整个显示窗口,第一次放大到满屏,再一次点击还原到原来显示效果。

………
